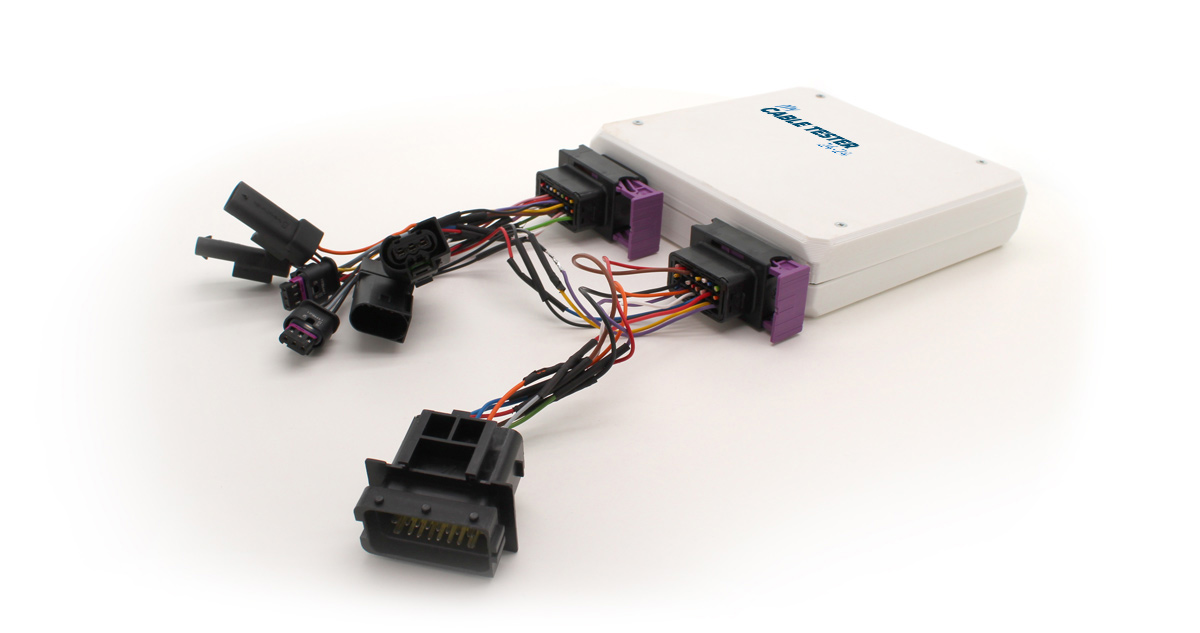

Sviluppato su richiesta di altre aziende del settore automotive, MY CABLE TESTER 24-24 è in grado di effettuare controlli accurati e veloci su 24 linee di collegamento. Utilizza 2 porte da 24 poli ciascuna ed è in grado di rilevare automaticamente le connessioni del primo cablaggio di riferimento che gli viene presentato come "cablaggio OK".
Basterà poi inserire i successivi cablaggi a MY CABLE TESTER 24-24 e lui, in pochi secondi, controllerà tutte le possibili combinazioni di connessione fornendo un risultato di cablaggio OK (colore verde) oppure cablaggio difettoso (colore rosso).
La garanzia copre qualunque malfunzionamento causato da vizi o difetti di produzione per un periodo di 12 mesi. La garanzia non copre danni derivanti da manomissione, uso di alimentatore diverso da quello fornito, immissione di alimentazione fornita dall'esterno sulle porte di test, infiltrazioni di liquidi o corpi estranei al dispositivo, danni derivanti da eccessive fonti di calore esterne.
Non è tutto. MY CABLE TESTER 24-24 ti consente di salvare in una cartella del tuo PC molteplici file di cablaggi OK già rilevati, in questo modo, in ogni momento, potrai cambiare tipologia di cablaggio da testare semplicemente selezionando il file specifico già salvato in precedenza sul tuo PC (in occasione della prima acquisizione automatica di quel cablaggio).
L'interfaccia grafica restituisce anche uno schema di come sono connessi i collegamenti dei 24 pin della porta A con i 24 pin della porta B (tutte le combinazioni possibili). Attraverso degli adattatori da preparare per ogni diversa tipologia di cablaggio da testare, sarà possibile controllare tutti i cablaggi delle tua produzione..
MY CABLE TESTER 24-24 è composto da una elettronica interna che contiene tutti i componenti per il controllo delle connessioni e da una scheda Arduino Mega, l'alimentazione avviene tramite semplice alimentatore esterno per presa 230V, è poi presente una porta USB per il collegamento al PC. La corrente di test dei cablaggi è di circa 300mA ma è possibile richiedere modifiche hardware e software per gestire (entro certi limiti) correnti differenti.
MY CABLE TESTER 24-24 consente di ridurre a zero i problemi di malfunzionamento (e relativi danni) causati da cablaggi che hanno assenza di connessioni o connessioni errate. Pensa a quanti problemi e a quanti costi possono derivare dalla consegna al cliente (che sia un cliente finale o un terza parte) di un cablaggio o di un dispositivo completo, dove le connessioni sono sbagliate! Nel caso migliore, il sistema non funzionerà e sarà necessario sobbarcarsi i costi di assistenza e sostituzione. Nel caso peggiore, possono esserci danni derivanti da errata connessione dei cablaggi con anche possibili azioni legali da affrontare.
I controlli manuali fatti con tester o semplici connettori con led o lampadine possono andare bene per semplicissimi cablaggi a poche connessioni e sono comunque suscettibili di errori umani. Controllare manualmente cablaggi con 10-20-30 connessioni articolate con alta affidabilità è generalmente impraticabile! MY CABLE TESTER 24-24 può controllare tutte le connessioni in pochi secondi con risparmio di tempo, massima affidabilità del controllo, massima soddisfazione del cliente nel breve termine, massimo rating di soddisfazione aziendale nel medio e lungo termine!
- Aziende che si occupano di produzione cablaggi audio
- Aziende che si occupano di produzione cablaggi video
- Aziende che si occupano di produzione cablaggi automotive
- Aziende che si occupano di produzione PCB
- Aziende che si occupano di produzione cablaggi di macchine CNC
- Aziende che si occupano di produzione cablaggi quadri elettrici
- Aziende che si occupano di produzione cablaggi macchine HO-RE-CA
- Aziende che si occupano di prototipazione elettronica
- Qualunque azienda che produca in proprio o impieghi cablaggi forniti da terzi
- Contenitore compatto con 2 connettori 24 poli
- Rilevamento automatico connessioni
- Salvataggio connessioni su PC
- Richiamo file cablaggio già acquisito da cartelle PC
- Controllo automatico cablaggi da testare (verde OK, rosso SBAGLIATO)
- Visualizzazione grafica su PC dello schema di collegamento porta A e porta B
- Porta USB per collegamento a PC
- Presa alimentazione DC 12V
- Alimentatore per presa 230V incluso nel kit
- Corrente di test linee 300mA
Gli adattatori per MY CABLE TESTER 24-24 devono essere realizzati in base al tipo di cablaggio da testare. Il dispositivo dispone di 2 porte da 24 poli cadauna, può quindi controllare cablaggi semplici paralleli (tipo prolunga) fino al massimo di 24 fili, oppure testare cablaggi complessi formati da più connettori con collegamenti serie-parallelo, il tutto fino ad un massimo di 24 collegamenti. Per testare eventuali cablaggi ancora più complessi, è possibile realizzare 2 o più adattatori ed eseguire il test in 2 o più fasi, sempre con un massimo di 24 controlli di collegamento per ogni fase.
Porta A: in questo caso, sarà sufficiente creare un adattatore che abbia il connettore complementare a quello presente su uno dei lati del cablaggio. Porta B: sarà sufficiente creare un adattatore che abbia il connettore complementare a quello presente sul lato opposto del cablaggio.
Porta A: in questo caso, sarà sufficiente creare un adattatore che abbia il connettore singolo complementare a quello presente sul cablaggio. Porta B: creare un adattatore che abbia 1 connettore complementare per ognuno di quelli presenti sul lato opposto del cablaggio.
Porta A: creare un adattatore che abbia 1 connettore complementare per ognuno di quelli presenti su 1 lato del cablaggio. Porta B: creare un adattatore che abbia 1 connettore complementare per ognuno di quelli presenti sul lato opposto del cablaggio.
Porta A: in questo caso, sarà sufficiente creare un adattatore che abbia il connettore complementare a quello presente su uno dei lati del cablaggio.
Porta B: sarà sufficiente creare un adattatore che abbia il connettore complementare a quello presente sul lato opposto del cablaggio.
Per velocizzare il controllo dei cablaggi, è possibile creare un adattatore multiplo che consenta il test in parallelo di più cablaggi.
Per esempio, per testare dei semplici cablaggi a 3 poli e 3 fili (ad esempio prolunghe corrente o segnale) si può creare un adattatore in grado di testare 8 cablaggi per volta. Altro esempio, per testare cablaggi con vari connettori a prolunga che hanno complessivamente 6 fili, è possibile realizzare un adattatore per il test simultaneo di 4 cablaggi.
Il testacavi elettronico MY CABLE TESTER 24-24 dispone di controllo sequenziale di 24 linee, è possibile sfruttarle tutte realizzando appunto degli adattatori multipli per velocizzare il processo di controllo di molti cablaggi; in caso uno qualunque di questi sia difettoso, MY CABLE TESTER 24-24 segnalerà con schermata rossa un problema.
Nell'epoca dell'automazione e dell'avanzamento tecnologico nel campo dell'elettronica, la rilevanza del test automatico dei cablaggi all'interno delle aziende produttrici di sistemi elettronici e cablaggi è divenuta assolutamente fondamentale per garantire la massima qualità, l'affidabilità e l'efficienza dei prodotti. L'ingresso sul mercato del dispositivo MY CABLE TESTER 24-24, con la sua capacità di interfacciarsi con un PC tramite la connessione USB, ha effettivamente inaugurato un nuovo paradigma nell'ambito del controllo dei collegamenti precisi all'interno dei cablaggi, riducendo notevolmente i rischi connessi a potenziali danni, perdite di tempo e costose richieste di assistenza tecnica.
Nel panorama industriale in costante mutamento, la produzione di dispositivi elettronici sofisticati si accompagna a una crescente necessità di cablaggi complessi e ottimamente progettati. Anche il minimo errore in un collegamento potrebbe innescare malfunzionamenti, interruzioni delle funzioni e, nei casi più gravi, guasti a catena. Ed è in questo scenario che si manifesta in tutta la sua rilevanza il test automatico dei cablaggi. Man mano che la complessità dei sistemi elettronici aumenta, la verifica manuale si rivela sempre più inefficace e potenzialmente soggetta a errori umani.
segna un punto di svolta nell'ambito dei test dei cablaggi. Questo strumento compatto e rivoluzionario stabilisce un collegamento diretto con il PC attraverso la connessione USB, agevolando così la verifica accurata e tempestiva dei collegamenti all'interno dei cablaggi restituendo anche immagini di connessioni mancanti o connessioni non corrette. Grazie alla sua tecnologia all'avanguardia, è in grado di rilevare anche i più piccoli difetti o errori di polarità nei cablaggi, contribuendo in maniera significativa alla riduzione del rischio di produzione di componenti difettosi.
Porta A: creare un adattatore che abbia 1 connettore complementare per ognuno di quelli presenti su 1 lato del cablaggio. Porta B: creare un adattatore che abbia 1 connettore complementare per ognuno di quelli presenti sul lato opposto del cablaggio.
Il dispositivo MY CABLE TESTER 24-24 assicura che ogni singolo cablaggio soddisfi gli stringenti standard di qualità. Ciò si traduce in una maggiore affidabilità dei prodotti finali e, conseguentemente, in una maggior soddisfazione da parte dei clienti.
La capacità di individuare i difetti all'interno dei cablaggi ancor prima che giungano alla fase di produzione finale riduce drasticamente la probabilità di generare scarti costosi e di dover affrontare revisioni o ritiri onerosi dei prodotti.
Il test automatico dei cablaggi consente un notevole risparmio di tempo durante il processo produttivo. L'automazione riduce la dipendenza dai controlli manuali, permettendo ai lavoratori di focalizzarsi su attività più creative e strategiche.
Collegamenti errati o difettosi possono causare cortocircuiti, surriscaldamenti e potenziali pericoli per gli operatori. La verifica automatica contribuisce a ridurre tali rischi, tutelando sia i prodotti che il personale coinvolto.
La capacità del MY CABLE TESTER 24-24 di individuare e risolvere problemi fin dalla fase di produzione riduce sensibilmente la necessità di costose richieste di assistenza post-vendita, potenziando la reputazione aziendale e ottimizzando l'utilizzo delle risorse.
L'adozione del test automatico dei cablaggi mediante strumenti innovativi come il MY CABLE TESTER 24-24 rappresenta un passo deciso verso un futuro più efficiente ed affidabile nell'industria elettronica. La capacità di individuare e risolvere le problematiche in tempo reale durante il processo produttivo garantisce un livello superiore di qualità dei prodotti e riduce i costi associati ai difetti di produzione.
In conclusione, il test automatico dei cablaggi si erige a pilastro imprescindibile per l'innovazione e lo sviluppo delle aziende attive nel settore elettronico e dei cablaggi quali - solo per fare qualche esempio - aziende che operano nel settore automazione, settore automotive, settore ho-re-ca, settore audio, settore domotica ecc. L'introduzione del dispositivo MY CABLE TESTER 24-24 fornisce un'opportunità senza precedenti ed a basso costo per elevarne l'affidabilità, ridurre i costi produttivi e soddisfare le crescenti esigenze della clientela. Investire nelle tecnologie di test automatico significa investire nella qualità, nell'efficienza e nel successo a lungo termine dell'azienda.
